Москвич 2140 ( АЗЛК )

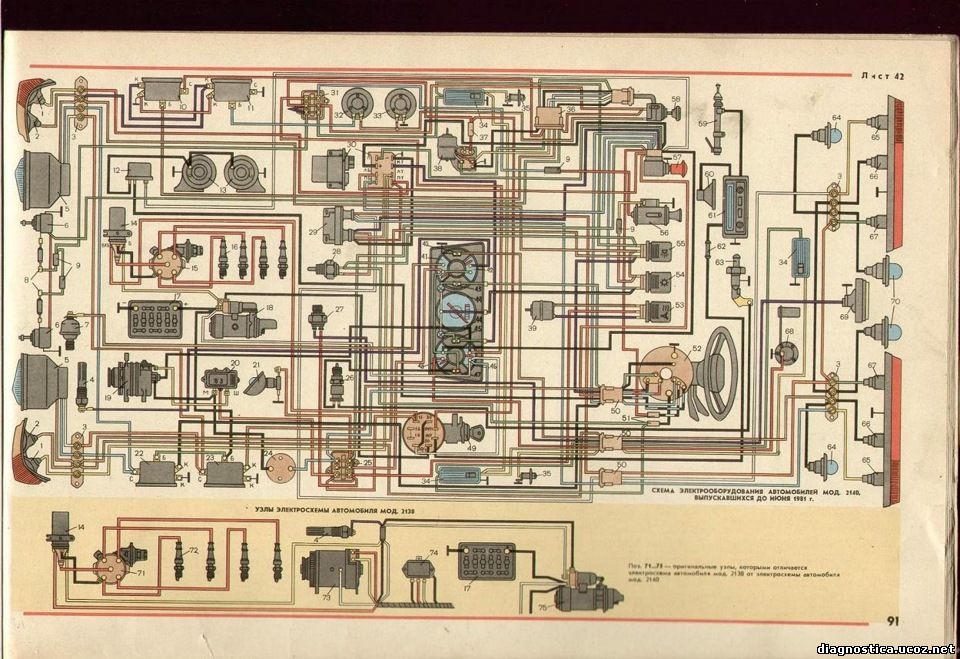

Схема электрооборудования
Размер файла: 254Kb
Формат файла: JPEG
1 — подфарник;
2 — фара;
3 — звуковой сигнал;
4 — лампа габаритного света в фаре;
5 — лампа дальнего и ближнего света;
6 — лампа габаритного света;
7 — лампа переднего указателя поворота;
8 — боковой повторитель указателя поворота;
9 — свеча зажигания;
10 — распределитель зажигания;
11 — генератор;
12 — реле-регулятор;
13 — датчик указателя температуры охлаждающей жидкости;
14 — переключатель указателей поворота и выключатель звукового сигнала;
15 — прерыватель указателей поворота;
16 — штепсельная розетка;
17 — выключатель света заднего хода;
18 — блок плавких предохранителей;
19 — выключатель сигналов торможения;
20 — аккумуляторная батарея;
21 — стартер;
22 — датчик указателя давления масла;
23 — катушка зажигания;
24 — антенна;
25 — электродвигатель вентилятора отопителя;
26 — соединительная муфта;
27 — прикуриватель;
28 — выключатель электродвигателя вентилятора отопителя;
29 — выключатель электродвигателя стеклоочистителя;
30 — выключатель (замок) зажигания;
31 — электродвигатель стеклоочистителя;
32 — плавкий предохранитель;
33 — радиоприемник;
34 — громкоговоритель;
35 — указатель температуры охлаждающей жидкости;
36 — контрольная лампа включения дальнего света фар;
37 — лампа освещения шкал приборов;
38 — указатель давления масла;
39 — указатель уровня бензина;
40 — контрольная лампа включения указателей поворотов;
41 — амперметр;
42 — выключатель фонарей света стоянки;
43 — центральный выключатель света;
44 — фонарь света стоянки;
45 — ножной переключатель света;
46 — лампа освещения багажника;
47 — плафон освещения салона;
48 — дверной выключатель плафона;
49 — датчик указателя уровня топлива;
50 — задний указатель поворота;
51 — лампа габаритного света;
52 — задний фонарь;
53 — лампа сигнала торможения;
54 — лампа света заднего хода;
55 — фонарь освещения номерного знака.
