Цоколи автомобильных ламп, типы, обозначение и где устанавливаются .

 В современном автомобиле больше сотни лампочек . Из задачи различны, начиная от подсветки салона, панели приборов  и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты,  электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.

 Цоколь - конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна  важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего  света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность  на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
 С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической  лампы накаливания.
Типы  и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге  количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей  ламп в нашей стране является ГОСТ 2023-88.  Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s - один контакт
d - два контакта
t - три контакта
q - четыре контакта
p - пять контактов

Типы цоколей автомобильных ламп

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т  - лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера  (R 5W) – мощность 5 ватт.
R2 - Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P - лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт..
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5  5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА - лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой  один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) –  цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Обозначение ламп не по цоколю

Наиболее распространенные лампы  галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит  галогенная.  Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения

Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W)  - лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.

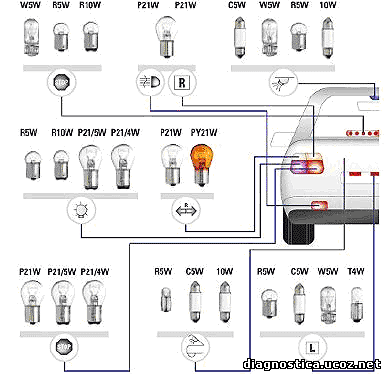

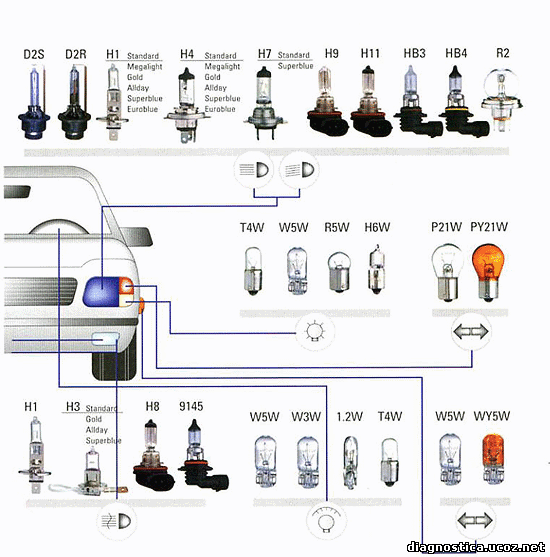

Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной  лампы и цоколя .
