Размещение предохранителей в монтажном блоке панели приборов
|
№
|
Защищаемый контур
|
ток
|
|
1
|
Информационно-развлекательная система
|
20 А
|
|
2
|
Система обогрева, вентиляции, кондиционирования салона (HVAC)
|
7.5 А
|
|
3
|
Верхний люк
|
20 А
|
|
4
|
-
|
-
|
|
5
|
Блок управления электрооборудованием двери
|
7.5 А
|
|
6
|
Стоп-сигналы
|
7.5 А
|
|
7
|
Блок управления электрооборудованием салона
|
30 А
|
|
8
|
Блок управления электрооборудованием передней пассажирской двери
|
30 А
|
|
9
|
Центральное устройство управления
|
7.5 А
|
|
10
|
Блок управления на рулевой колонке
|
7.5 А
|
|
11
|
Диагностический разъем
|
5 А
|
|
12
|
Устройство защиты аккумулятора от перегрузки
|
15 А
|
|
13
|
-
|
-
|
|
14
|
-
|
-
|
|
15
|
Блок управления электрооборудованием водительской двери
|
30 А
|
|
16
|
-
|
-
|
|
17
|
Комбинация приборов/информационный дисплей
|
15 А
|
|
18
|
Кондиционер
|
7.5 А
|
|
19
|
-
|
-
|
|
20
|
Датчик ESP
|
7.5 А
|
|
21
|
|
7.5 А
|
|
22
|
Прикуриватель
|
30 А
|
|
23
|
Система обогрева, вентиляции салона, климатконтроль (HVAC)
|
30 А 40 А
|
|
24
|
-
|
-
|
|
25
|
Система обогрева/кондиционер
|
7.5 А
|
|
26
|
Комбинация приборов/информационный дисплей
|
7.5 А
|
|
27
|
-
|
-
|
Размещение предохранителей в монтажном блоке багажного отделения
|
№
|
Защищаемый контур
|
ток
|
|
1
|
-
|
-
|
|
2
|
-
|
-
|
|
3
|
Электропривод передних сидений
|
40 А
|
|
4
|
Обогрев заднего стекла
|
40 А
|
|
5
|
Электропривод передних сидений
|
40 А
|
|
6
|
Электропривод управления стеклоподъемниками
|
30 А
|
|
7
|
Электропривод управления стеклоподъемниками
|
30 А
|
|
8
|
Обогрев заднего правого сиденья
|
15 А
|
|
9
|
Звуковой сигнал/противоугонная сигнализация
|
15 А
|
|
10
|
Топливный насос
|
20 А
|
|
11
|
Клемма 30
|
25 А
|
|
12
|
Обогрев заднего левого сиденья
|
15 А
|
|
13
|
Тягово-сцепное устройство
|
20 А
|
|
14
|
Стеклоочиститель заднего стекла
|
15 А
|
|
15
|
Обогрев переднего левого сиденья
|
15 А
|
|
16
|
Обогрев переднего правого сиденья
|
15 А
|
|
17
|
-
|
-
|
|
18
|
-
|
-
|
|
19
|
Крышка лючка топливного бака
|
7.5 А
|
|
20
|
-
|
-
|
|
21
|
-
|
-
|
|
22
|
Датчик объема противоугонной сигнализации
|
5 А
|
|
23
|
Датчик разбитого стекла противоугонной сигнализации
|
7,5 А
|
|
24
|
Клемма 30
|
25 А
|
|
25
|
-
|
-
|
|
26
|
-
|
-
|
|
27
|
Система опознавания занятости сиденья/датчик дождя/кондиционер
|
5 А
|
|
28
|
Система помощи при парковке
|
7.5 А
|
|
29
|
-
|
-
|

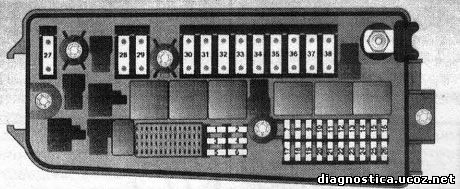

Размещение предохранителей в монтажном блоке в двигательном отсеке
|
N9
|
Защищаемый контур
|
ток
|
|
1
|
Модуль ЕСМ/ТСМ
|
20 А
|
|
2
|
Стартер
|
25 А
|
|
3
|
Звуковой сигнал
|
20 А
|
|
4
|
Кондиционер/климат-контроль
|
10 А
|
|
5
|
Омыватели стекол
|
15 А
|
|
6
|
-
|
-
|
|
7
|
Центральное устройство управления/ESP/TC
|
15 А
|
|
8
|
Фары
|
10 А
|
|
9
|
Обогрев сопел омывателей
|
7.5 А
|
|
10
|
-
|
-
|
|
11
|
Очистители стекол
|
30 А
|
|
12
|
Очистители стекол
|
30 А
|
|
13
|
Центральное устройство управления/ESP/TC
|
7.5 А
|
|
14
|
Омыватели фар
|
30 А
|
|
15
|
Лямбда-зонд
|
10 А
|
|
16
|
ABS
|
7.5 А
|
|
17
|
-
|
-
|
|
18
|
-
|
-
|
|
19
|
Регулирование угла наклона фар
|
5 А
|
|
20
|
-
|
-
|
|
21
|
-
|
-
|
|
22
|
-
|
-
|
|
23
|
Система обогрева/вентиляции салона автомобиля во время стоянки
|
20 А
|
|
24
|
Клемма 30
|
30 А
|
|
25
|
Клемма 30
|
30 А
|
|
26
|
-
|
-
|
|
27
|
-
|
-
|
|
28
|
Блок управления электрооборудованием задка
|
60 А
|
|
29
|
ABS
|
40 А
|
|
30
|
Блок управления электрооборудованием задка
|
60 А
|
|
31
|
Блок управления электрооборудованием салона
|
60 А
|
|
32
|
ABS
|
40 А
|
|
33
|
Блок управления электрооборудованием салона
|
60 А
|
|
34
|
Блок управления электрооборудованием задка
|
60 А
|
|
35
|
Вентилятор системы охлаждения 1''
|
30 А 40 А
|
|
36
|
Вентилятор системы охлаждения 211
|
20 А 30 А
|
|
37
|
-
|
-
|
|
38
|
-
|
-
|

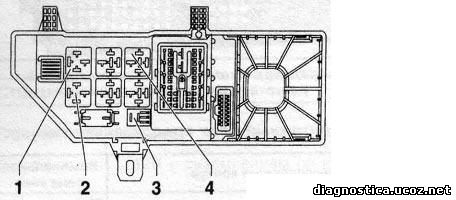

Размещение реле в салоном монтажном блоке
|
№
|
Рабочий контур
|
Обозначение реле
|
|
1
|
Клемма 15а
|
К2_Х129
|
|
2
|
Клемма 15
|
КЗХ129
|
|
3
|
Вентиляция салона
|
К4_Х129
|
|
4
|
Вентиляция салона
|
К5Х129
|

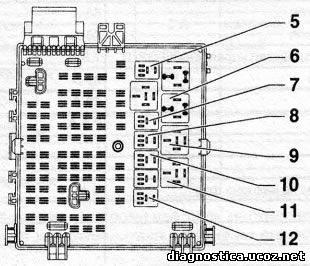

Размещение реле в монтажном блоке багажного отделения
|
№
|
Рабочий контур
|
Обозначение реле
|
|
5
|
Очиститель заднего стекла
|
К2 Х97
|
|
6
|
Клемма 15
|
К1 Х97
|
|
7
|
Обогрев заднего левого сиденья
|
К5Х97
|
|
8
|
Обогрев заднего правого сиденья
|
Кб Х97
|
|
9
|
Обогрев заднего стекла
|
К7 Х97
|
|
10
|
Звуковой сигнал/противоугонная сигнализация
|
К4_Х97
|
|
11
|
Топливный насос
|
КЗ Х97
|
|
12
|
Единый замок/крышка лючка топливного бака
|
К8Х97
|

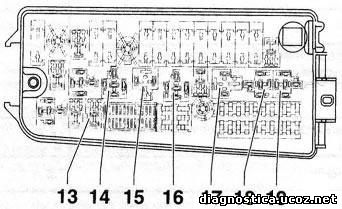

Размещение реле в под капотном монтажном блоке
|
№
|
Рабочий контур
|
Обозначение реле
|
|
13
|
Компрессор К/В
|
К11 Х125
|
|
14
|
Модуль ЕСМ
|
К12 Х125
|
|
15
|
Стартер
|
К1 Х125
|
|
16
|
Передние стеклоочистители (включение/выключение)
|
К6Х125
|
|
17
|
Клемма 15
|
КЗХ125
|
|
18
|
Передние стеклоочистители (медленно/быстро)
|
К5Х125
|
|
19
|
Насос омывателя/фары
|
К7_Х125
|

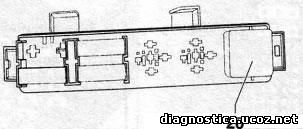

Размещение реле в под капотном монтажном блоке
|
№
|
Рабочий контур
|
Обозначение реле
|
|
20
|
Обогрев фильтра
|
К1_Х161
|
