Subaru

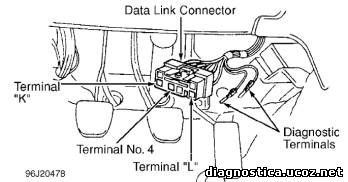

Тип разъема №1 - 4-х контактный диагностический разъем
Марки и года (ориентировочно): модели с 1989 г.
Типичное расположение: в салоне под нижним кожухом рулевой колонки, висят на жгуте проводов
|
Вывод
|
|
Назначение
|
|
1
|
|
Используется для считывания и стирания кодов самодиагностики
|
|
2
|
|
Используется для считывания и стирания кодов самодиагностики
|
|
3
|
|
Используется для стирания кодов самодиагностики
|
|
4
|
|
Используется для стирания кодов самодиагностики
|
Тип разъема №2 - 10-ти контактный черный диагностический разъем
Марки и года (ориентировочно): часть моделей до 1997 г. (в основном, американские модели, например, Subaru Alcyone SVX)
Типичное расположение: в салоне под торпедой со стороны водителя
|
Вывод
|
|
Назначение
|
|
1
|
|
Вывод для инициализации самодиагностики системы управления двигателем MPFI
|
|
2
|
|
Вывод для считывания кодов неисправностей системы управления двигателем MPFI
|
|
3
|
|
Вывод для стирания кодов неисправностей подушек безопасности
|
|
5
|
|
Вывод для инициализации самодиагностики усилителя рулевого управления
|
|
6
|
|
Вывод для считывания кодов неисправностей усилителя рулевого управления
|
|
7
|
|
Вывод для считывания кодов неисправностей усилителя рулевого управления
|
|
8
|
|
Вывод для считывания кодов неисправностей passive belt
|
|
9
|
|
Вывод для считывания кодов неисправностей подушек безопасности
|
|
10
|
|
Масса
|
Subaru
Тип разъема №3 - 9-ти контактный желтый прямоугольный разъем
Марки и года (ориентировочно): модели с 1993 г.
Примечание: Назначение выводов разъема не совпадает с назначением выводов аналогичного разъема на Nissan
Типичное расположение: в салоне под торпедой со стороны водителя
|
Вывод
|
|
Назначение
|
|
2
|
|
Линия диагностики для дилерского прибора SSM (Subaru Select Monitor)
|
|
3
|
|
Линия диагностики для дилерского прибора SSM (Subaru Select Monitor)
|
|
9
|
|
Масса
Subaru
|
Subaru
Тип разъема №4 - специальный диагностический разъем Subaru для диагностики антиблокировочной системы (ABS)
Марки и года (ориентировочно): модели с 1997 г
Типичное расположение: в салоне под торпедой со стороны водителя, на жгуте проводов
Subaru
Тип разъема №5 - 16-ти контактный разъем OBD-II
Марки и года (ориентировочно): модели американского рынка - все с 1996 г. включительно (поддерживается OBD-II); модели европейского рынка - с 1999 г. (протокол OBD-II не поддерживается), с 2001 г. - поддерживается протокол OBD-II
Примечание: здесь приведена нумерация выводов аналогично общим OBD-II (SAE) стандартам. Нумерация выводов в документации Subaru отличается от OBD-II (SAE)
Типичное расположение: в салоне под торпедой со стороны водителя
|
Вывод
|
|
Назначение
|
|
4
|
|
Заземление кузова
|
|
5
|
|
Сигнальное заземление
|
|
6
|
|
Линия CAN-High, J-2284
|
|
7
|
|
К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
|
|
9
|
|
Тактовый сигнал SSM
|
|
11
|
|
Тактовый сигнал SSM
|
|
12
|
|
SSM to ECM signal - линия передачи данных от дилерского диагностического прибора SSM (Subaru Select Monitor) в ЭБУ
|
|
13
|
|
ECM to SSM signal - линия передачи данных от ЭБУ в дилерский диагностический прибор SSM (Subaru Select Monitor)
|
|
14
|
|
Линия CAN-Low, J-2284
|
|
15
|
|
L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
|
|
16
|
|
Питание +12В от АКБ
|
|
