Система зарядки и пуска двигателя

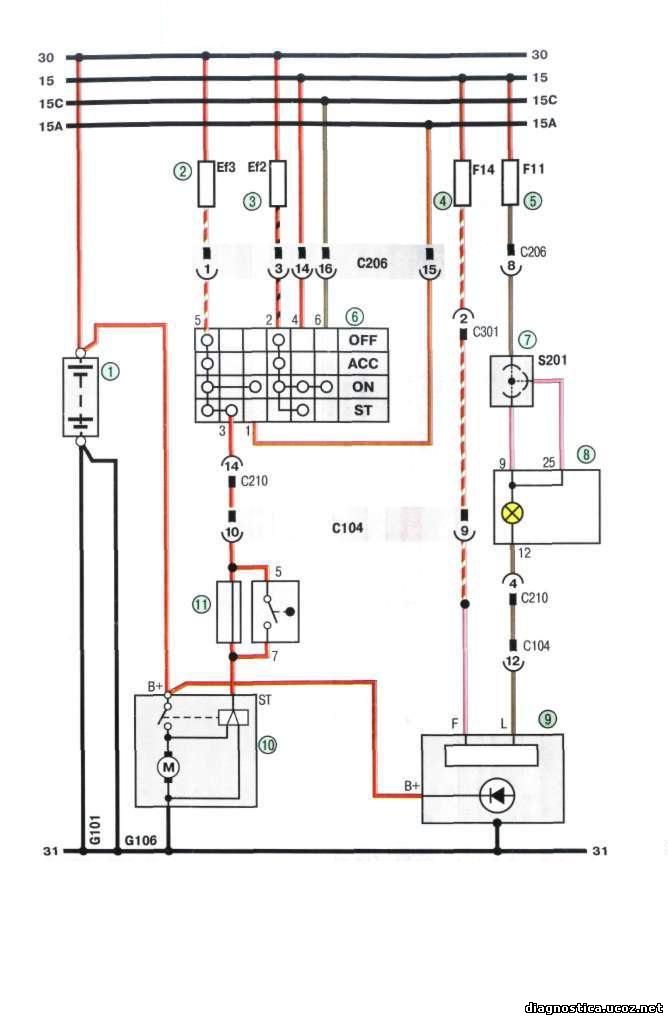

Схема подключения генератора , лампы зарядки , замка зажигания и генератора для автомобилей с механической и автоматической коробкой передач . Подключение генератора со встроенным реле зарядки и без реле на лампу зарядки .
1 Аккумуляторная батарея . 2 Плавкая вставка IGN - 2 ( 30 A ) . 3 Плавкая вставка IGN - 1 ( 30 A ) . 4,5 Предохранители ( 15 А ) . 6 Выключатель ( замок ) зажигания . 7 Соединительная колодка . 8 Комбинация приборов . 9 Генератор . 10 Стартер . 11 Выключатель ( для автомобилей с АКП ) .
| |
